MINI automatický peletový kotel
- Výkon:
- Výkon
- 8 kW
- Materiál
- Ocel výměníku 5 mm
- Palivo
- Pelety
- Ovládač
- Estyma Ingeo TOUCH

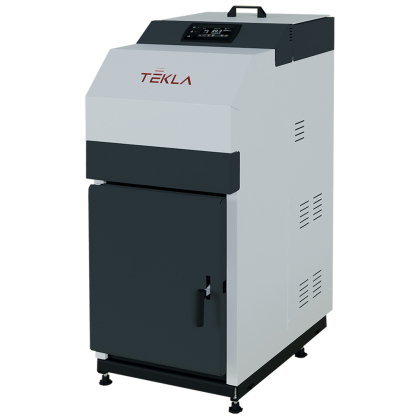

MINI automatický peletový kotel
Klíčovým prvkem KOTLE NA PELETY MINI MODEL 8 je kompaktní design s integrovanou zásobníkovou nádrží, díky kterému je zařízení ideální i do menších technických místností nebo kotelen. Kotel zabírá minimum místa a je plně automatizovaný, což zajišťuje komfortní a bezobslužný provoz.
Ovládání zajišťuje pokročilá dotyková řídicí jednotka Estyma IGNEO Touch s barevným displejem, která umožňuje snadné nastavení a přesné řízení provozních parametrů.
Další výhodou je samočisticí hořák, který minimalizuje potřebu údržby a přispívá k dlouhodobému bezporuchovému provozu zařízení.
Díky kvalitnímu zpracování a komponentům kotel splňuje emisní třídu 5 podle nejnovější normy PN-EN 303-5:2021+A1:2023-05 a zároveň EcoDesign, což znamená, že splňuje nejpřísnější požadavky EU na emise a účinnost.
Vysoce kvalitní komponenty zaručují spolehlivost a dlouhou životnost:
-
Hořák s automatickým čištěním
-
Regulátor Estyma IGNEO Touch
-
Výměník z 5mm oceli pro maximální odolnost
-
Integrovaná zásobníková nádoba na pelety
Zařízení je navrženo pro vytápění rodinných domů a bytů o rozloze do 90 m² a poskytuje ekologický a úsporný zdroj tepla s důrazem na komfort uživatele.
Kotel MINI je moderní topné zařízení nové generace navržené s důrazem na kompaktnost, pohodlí a ekologický provoz:
-
automatický kotel na dřevěné pelety Ø 6 mm
-
samočisticí hořák pro maximální pohodlí
-
ovládání dotykovým displejem s pokročilými funkcemi
-
výměník tepla z hrubostěnné 5mm oceli
-
splňuje emisní třídu 5 a EcoDesign
-
vhodný pro prostory do 90 m²
-
integrovaná zásobníková nádoba – vše v jednom kompaktním těle
-
úsporný a ekologický provoz
Ekologie:
-
spalování přírodního paliva – dřevěných pelet
-
vysoká účinnost s nízkými emisemi
-
splňuje nejnovější normy EU
-
ekologický zdroj tepla pro domácnosti
Komfort:
-
automatický provoz a čištění
-
snadné ovládání dotykovým displejem
-
nenáročná údržba
-
ideální řešení i pro menší prostory
Design:
-
moderní, kompaktní design
-
všechny komponenty v jednom těle – úspora místa
-
funkčnost a estetika spojené v jednom zařízení

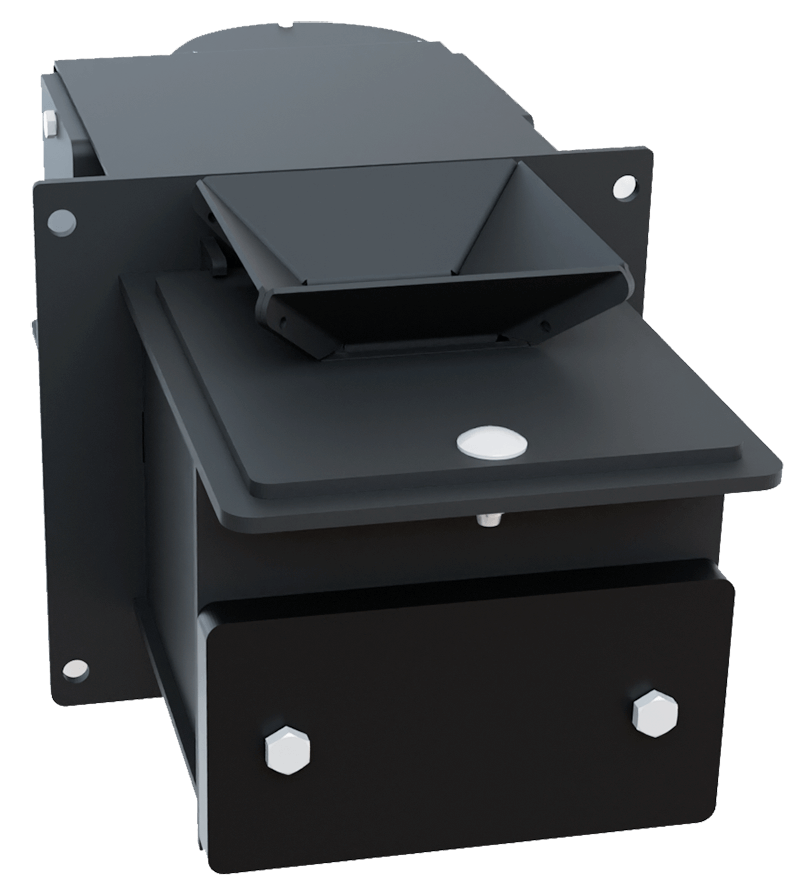

Automatický peletový hořák instalovaný v kotli MINI
Rozměry
MINI 8 | ||
A | mm |
530 |
A1 | 75 | |
A2 | 75 | |
A3 | 135 | |
A4 | 80 | |
B. | 895 | |
C | 1205* | |
C1 | 90 | |
C2 | 105 | |
C3 | 800* | |
C4 | 895* |
* Výšku kotle lze dodatečně nastavit pomocí přiložených nožiček
Schémy zapojenia
Příkladové schéma instalace s pohonem na čtyřcestném ventilu.
Schéma zapojení věnované dotykovému ovladači.
1 - Kotel, 2 - Regulátor kotle, 3 - Čtyřcestný směšovací ventil se servopohonem, 4 - Otevřená expanzní nádoba, 5 - Zpětná klapka, 6 - Pojistný ventil 1,5 baru, 7 - Čerpadlo TUV, 8 - Čerpadlo ÚT 1, 9 - Vytápění ÚT 1, 10 - Zpětná klapka, 11 - Vytápění ÚT 2, 12 - Prostorové čidlo, 13 - Zásobník TUV, 14 - Kulový kohout, 15 - Čerpadlo ÚT 2, 16 - Trojcestný směšovací ventil se servopohonem, 18 - Filtr, 19 - Automatický odvzdušňovač, T1 - Čidlo teploty kotle, T2 - Čidlo teploty zpátečky, T3 - Čidlo teploty ÚT 1, T4 - Čidlo teploty ÚT 2, T5 - Čidlo venkovní teploty, T6 - Čidlo teploty TUV
Příkladový diagram s ventilem DBV v instalaci.
Diagram věnovaný dotykovému ovladači.
1 - Kotel, 2 - Regulátor kotle, 3 - Čtyřcestný směšovací ventil se servopohonem, 4 - Uzavřená expanzní nádoba, 5 - Čerpadlo TUV, 6 - Pojistný ventil 1,5 baru, 7 - Filtr, 8 - Čerpadlo ÚT 1, 9 - Vytápění ÚT 1, 10 - Zásobník TUV, 11 - Čerpadlo ÚT 2, 12 - Zpětná klapka, 13 - Třícestný směšovací ventil se servopohonem, 14 - Prostorové čidlo, 15 - Zpětná klapka, 16 - Ventil DBV-1, 17 - Ventil, 18 - Vytápění ÚT 2, 19 - Automatický odvzdušňovač, 20 - Manometr, T1 - Čidlo teploty kotle, T2 - Čidlo teploty zpátečky, T3 - Čidlo teploty ÚT 1, T4 - Čidlo teploty TUV, T5 - Čidlo venkovní teploty, T6 - Čidlo teploty ÚT 2,
Příklad schématu instalace vyrovnávací paměti.
Schéma věnované dotykovému ovladači.
1 - Kotel, 2 - Regulátor kotle, 3 - Zásobník TUV, 4 - Uzavřená expanzní nádoba, 5 - Akumulační zásobník, 6 - Trojcestný směšovací ventil se servopohonem, 7 - Ventil DBV, 8 - Pojistný ventil 1,5 baru, 9 - Vytápění ÚT 2, 10 - Zpětná klapka, 11 - Nabíjecí čerpadlo, 12 - Čerpadlo ÚT, 13 - Filtr , 14 - Ventil, 15 - Prostorové čidlo, 16 - Vytápění ÚT 1, 17 - Automatický odvzdušňovač, 18 - Manometr, 19 - Termostatický ventil nebo servopohon pouze s modulem Touch + mini, T1 - Čidlo teploty vratné vody, T2 - Čidlo teploty akumulačního zásobníku (nahoře), T3 - Čidlo teploty akumulačního zásobníku (dole) , T4 - Čidlo teploty TUV , T5 - Čidlo venkovní teploty , T6 - Čidlo teploty ÚT 1, T7 - Čidlo teploty kotle 2, T8 - Čidlo teploty kotle,
Příklad schématu s hydraulickou spojkou.
Schéma věnované dotykovému ovladači.
1 - Kotel, 2 - Regulátor kotle, 3 - Zásobník TUV, 4 - Uzavřená expanzní nádoba, 5 - Hydraulická spojka, 6 - Trojcestný směšovací ventil se servopohonem, 7 - Ventil DBV, 8 - Pojistný ventil 1,5 baru, 9 - Vytápění ÚT 2, 10 – Zpětná klapka, 11 – Nabíjecí čerpadlo, 12 - Čerpadlo ÚT, 13 - Filtr, 14 - Ventil, 15 - Prostorové čidlo, 16 - Vytápění ÚT 1, 17 - Manometr, 18 - Automatický odvzdušňovač, T1 - Čidlo teploty vratné vody, T2 - Čidlo teploty TUV , T3 - Čidlo venkovní teploty, T4 - Čidlo teploty ÚT 1, T5 - Čidlo teploty ÚT 2, T6 - Čidlo teploty kotle.
