Draco ECO

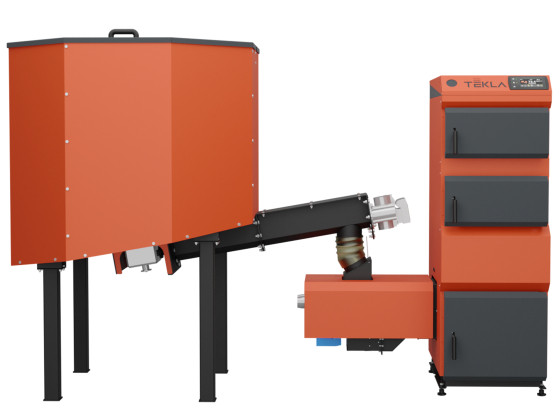

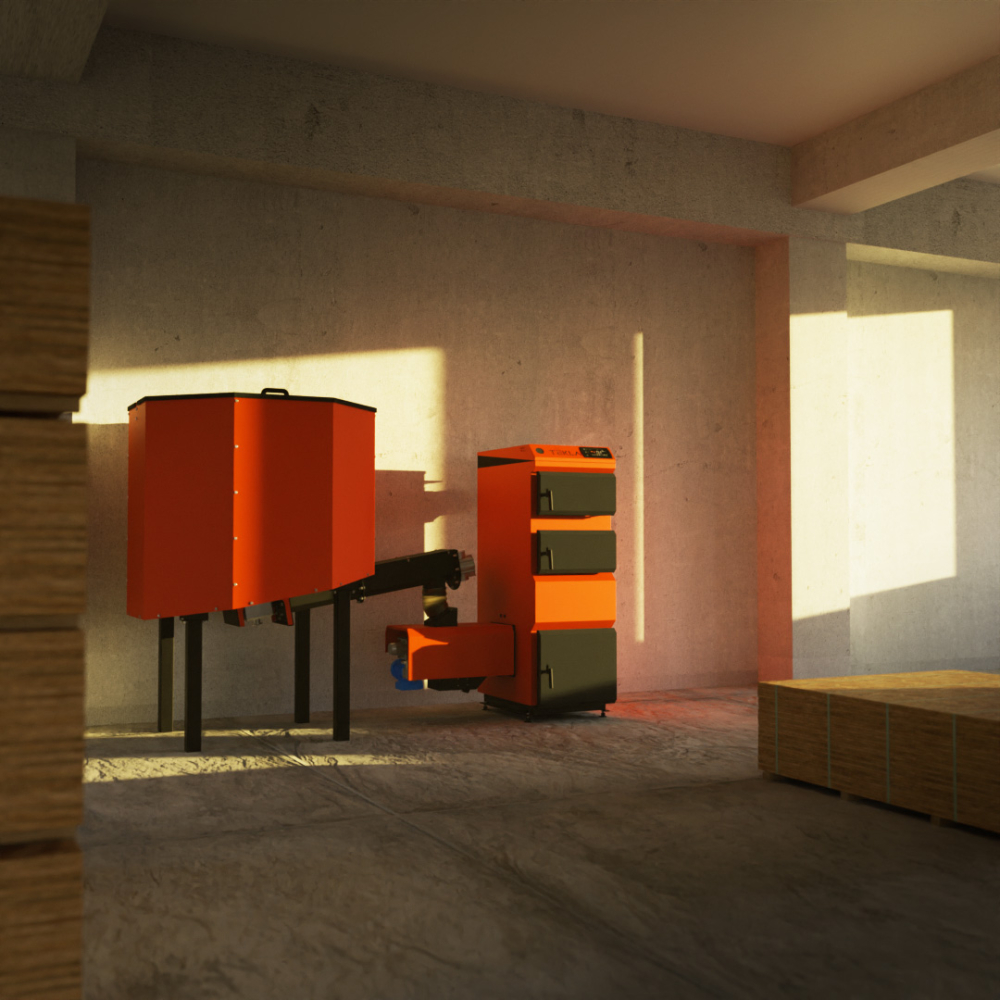

DRACO ECO je kotel na biomasu, který využívá dřevní štěpku a pelety, vyrobený z 8 mm kotlové oceli a vybavený samočistícím hořákem ECO, s možností instalace hořáku na pravé nebo levé straně.
Výkon:
Výkon
25 kW
Materiál
Ocel výměníku 8 mm
Hořák
ECO
Palivo
Dřevní štěpka
Ovládač
Estyma Ingeo TOUCH
Celý popis

Draco ECO

DRACO ECO, patří do řady kotlů na biomasu, ve kterých lze jako palivo použít dřevní štěpku a dřevní pelety s frakcí 6-30 mm, Výměník je vyroben z 8 mm kotlové oceli. Kotel se považuje za kotel vyššího standardu. Hořák ECO, který je jedním z nejdůležitějších prvků kotle, má standardně samočisticí systém. Díky univerzální konstrukci výměníku lze hořák instalovat na pravé nebo levé straně kotle.

Vybavení kotle:
- samočisticí ECO hořák na dřevní štěpku a dřevěné pelety s frakcí 6-30 mm
- automatický zapalovač
- zásobník na biomasu o objemu 1000 l vybavený systémem zabraňujícím přilepení paliva
- keramický katalytický systém a ocelové vložky
- ovladač Estyma Igneo TOUCH - standardní provedení
- externí teplotní čidlo
- zařízení pro čištění kotle
- nožičky pro nastavení úrovně kotle

 Ovládání kotle:

dotek
Estyma Igneo Touch

Rozměry

Rozměry Draco Eco




 		 DRACO ECO 25
A



mm



 		 2600
A1 530
A2 1215
A3 80
A4 265
A5 80
A6 1970
A7 1230
B. 1235
B1 775
B2 190
B3 1100
C 1710
C1 1290
C2 1545
C3 75
C4 65
C5 180
C6 1670


                              * Výšku kotle lze dodatečně nastavit pomocí přiložených nožiček
                              * Zásobník je k hořáku připojen flexibilní hadicí, takže šířka kotle je také variabilní rozměr

Schémy zapojenia

Příkladové schéma instalace s pohonem na čtyřcestném ventilu.
Schéma zapojení věnované dotykovému ovladači .
diagram_1

1  - Kotel,  2  - Regulátor kotle,  3  - Čtyřcestný směšovací ventil se servopohonem,  4  - Otevřená expanzní nádoba,  5  - Zpětná klapka,  6  - Pojistný ventil 1,5 bar,  7  - Čerpadlo TUV,  8  - Čerpadlo ÚT 1,  9  - Vytápění ÚT 1  , 10 -  Zpětná klapka,  11 -  Vytápění ÚT 2,  12 -  Prostorové čidlo,  13 -  Zásobník TUV,  14 -  Kulový kohout,  16  - Čerpadlo ÚT 2,  17  - Trojcestný směšovací ventil se servopohonem,  18  - Filtr,  19  - Automatický odvzdušňovač  , T1 -  Čidlo teploty kotle  , T2 -  Čidlo teploty zpátečky,  T3 -  Čidlo teploty   ÚT 1  , T4 - Čidlo teploty ÚT 2, T5  - Čidlo venkovní teploty,  T6  - Čidlo teploty TUV,

  Příklad schématu s ventilem DBV v instalaci.
Schéma zapojení věnované dotykovému ovladači.
diagram_2

1 - Kotel, 2 - Regulátor kotle, 3 - Čtyřcestný směšovací ventil se servopohonem, 4 - Uzavřená expanzní nádoba, 5 - Čerpadlo TUV, 6 - Pojistný ventil 1,5 bar, 7 - Filtr, 8 - Čerpadlo ÚT 1, 9 - Vytápění ÚT 1, 10 - Zásobník TUV, 11 - Čerpadlo ÚT 2, 12 - Zpětná klapka, 13 - Třícestný směšovací ventil se servopohonem, 14 - Prostorové čidlo, 15 - Zpětná klapka, 16 - Ventil DBV-1 , 17 - Ventil, 18 - Vytápění ÚT 2, 19 - Automatický odvzdušňovač, 20 - Manometr, T1 - Čidlo teploty kotle, T2 - Čidlo teploty zpátečky, T3 - Čidlo teploty ÚT 1, T4 - Čidlo teploty TUV, T5 - Čidlo venkovní teploty, T6 - Čidlo teploty ÚT 2,

Příkladový instalační diagram s vyrovnávací pamětí.
Diagram věnovaný dotykovému ovladači.
diagram_3

1 - Kotel, 2 - Regulátor kotle, 3 - Zásobník TUV, 4 - Uzavřená expanzní nádoba, 5 - Akumulační zásobník, 6 - Trojcestný směšovací ventil se servopohonem, 7 - Ventil DBV, 8 - Pojistný ventil 1,5 bar, 9 - Vytápění ÚT2, 10 - Zpětná klapka, 11 - Nabíjecí čerpadlo, 12 - Čerpadlo ÚT, 13 - Filtr, 14 - Ventil, 15 - Prostorové čidlo, 16 - Vytápění ÚT1, 17 - Automatický odvzdušňovač, 18 - Manometr, 19 - Termostatický ventil nebo servopohon pouze s modulem Touch + mini, T1 - Čidlo teploty zpátečky, T2 - Čidlo teploty akkumulačního zásobníku (nahoře), T3 - Čidlo teploty akkumulačního zásobníku (dole) , T4 - Čidlo teploty TUV, T5 - Čidlo venkovní teploty, T6 - Čidlo teploty ÚT1, T7 - Čidlo teploty ústředního vytápění 2, T8 - Čidlo teploty kotle,

Příklad schématu s hydraulickou spojkou.
Schéma zapojení věnované dotykovému ovladači.
diagram_4

1 - Kotel, 2 - Regulátor kotle, 3 - Zásobník TUV, 4 - Uzavřená expanzní nádoba, 5 - Hydraulický odlučovač, 6 - Trojcestný směšovací ventil s pohonem, 7 - Ventil DBV, 8 - Pojistný ventil 1,5 baru, 9 - Ústřední topení 2, 10 - Zpětná klapka, 11 - Nabíjecí čerpadlo, 12 - Čerpadlo ústředního topení, 13 - Filtr, 14 - Ventil, 15 - Prostorové čidlo, 16 - Ústřední topení 1, 17 - Manometr, 18 - Automatický odvzdušňovač, T1 - Čidlo teploty vratné vody, T2 - Čidlo teploty TUV , T3 - Čidlo venkovní teploty, T4 - Čidlo teploty ústředního topení 1, T5 - Čidlo teploty ústředního topení 2, T6 - Čidlo teploty kotle.
